九九久久国产精品大片-欧美人成人亚洲专区中文字幕-久在草影院-国产成人a在一区线观看高清-影音先锋亚洲资源-影音先锋天堂网

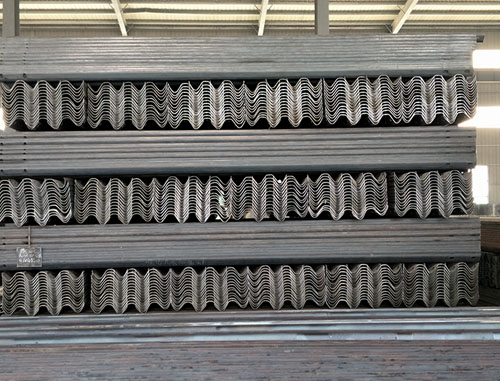

鍍鋅護欄板的特點：抗沖擊性好、成本低、壽命長、安全性更高、綠色環保、防腐性能好，抗老化，美觀大方，安裝簡便快捷等。鍍鋅護欄板主要用于高速公路防撞，隔離等功能。

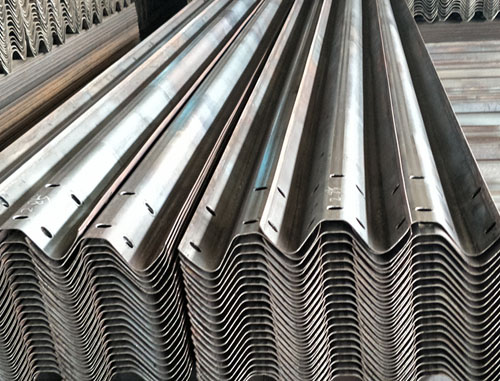

熱鍍鋅護欄板工藝：

熱鍍鋅護欄板鍍鋅又稱為熱浸鍍鋅，他是在高溫下把鋅錠融化，在放入一些輔助材料，然后把金屬結構件浸入鍍鋅槽中，使金屬構件上附著一層鋅層。熱鍍鋅護欄板工藝

熱鍍鋅的優點在于他的防腐能力強，鍍鋅層的附著力和硬度較好。

缺點在于價格較高，需要大量的設備和場地，鋼結構件過大不易放入鍍鋅槽中，鋼結構件過于單薄。

工藝過程

工件→脫脂→水洗→酸洗→水洗→浸助鍍溶劑→烘干預熱→熱鍍鋅→整理→冷卻→鈍化→漂洗→干燥→檢驗

(1)脫脂可采用化學去油或水基金屬脫脂清洗劑去油，達到工件完全被水浸潤為止。

(2)酸洗采用H2SO415%，硫脲0.1%，40～60℃或用HCl20%，六次甲基四胺1～3g/L，20～40℃進行酸洗。加入緩蝕劑可防止基體過腐蝕及減少鐵基體吸氫量。

3)浸助鍍劑也稱結合劑，可保持在浸鍍前工件具有一定活性，以增強鍍層與基體結合。NH4Cl15%～25%，ZnCl22.5%～3.5%，55～65℃，5～10min。為減少NH4Cl揮發可適當加入甘油。

(4)烘干預熱為了防止工件在浸鍍時由于溫度急劇升高而變形，并除去殘余水分，防止產生爆鋅，造成鋅液爆濺，預熱一般為120～180℃。

(5)熱鍍鋅要控制好鋅液溫度、浸鍍時間及工件從鋅液中移出的速度。

(6)整理鍍后對工件整理主要是去除表面余鋅及鋅瘤，用震動或手工方法均可。

(7)鈍化目的是提高工件表面抗大氣腐蝕性能，減少或延長白銹出現時間，保持鍍層具有良好的外觀。都用鉻酸鹽鈍化，如Na2Cr2O780～100g/L，硫酸3～4ml/L。

(8)冷卻一般用水冷，但溫度不可過低，防止工件，特別是鑄件由于激冷回縮產生基體組織開裂。

(9)檢驗鍍層外觀光亮、細致、無流掛、皺皮現象。厚度檢驗可采用涂層測厚儀，方法比較簡便。也可通過鋅附著量進行換算得到鍍層厚度。結合強度可采用彎曲壓力機，將樣件作90～180°彎曲，應無裂紋及鍍層脫落。也可用重錘敲擊檢驗。
